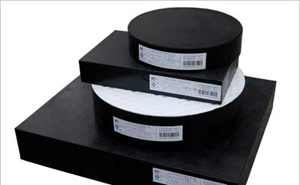

四氟乙烯滑板式橡膠支座就是在普通板式橡膠支座的表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成橡膠支座,又稱之為：四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡膠支座的所有功能外，聚四氟乙烯板（F4板）與梁底不銹鋼板之間的低摩擦系數，使上部構造的水平位移，不受支座本身剪切變形量的限制，能滿足一些橋梁的大位移量需要。該板式橡膠支座除具有球冠橡膠支座的功能外，還特別適用大位移量的橋梁。廣泛用于本工廠，礦山，機械，電子，機械設備，廚房設備。
a.作活動支座使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。
b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。
荷載等級分為100KN-10000KN
四氟滑板支座上粘貼的聚四氟乙烯板材小厚度應符合表4的規定。 單位：mm
| 矩形支座 |
圓形支座 |
|
長邊范圍 |
厚度 |
直徑范圍 |
厚度 |
| ≤500 |
2 |
≤500 |
2 |
| >500 |
3 |
>500 |
3 |
1、按交通部JT/T 663-2006公路橋梁板式橡膠支座規格系列，具體請點擊進入。 2、特殊規格可由用戶提出協商生產。 4、梁底鋼板和不銹鋼板可配套供應。
1 四氟滑板橡膠支座組裝示意圖見圖3 。
2 四氟滑板橡膠支座代號矩形為GJZF4。、圓形為GYZF4。表中符號意義如下：
ιa ×ιb或d ― 平面尺寸或直徑；
Rck-----大承壓力；
S -----形狀系數；
t -----支座總厚度；
△ι3― 多向支座位移量；
△ι4― 單向支座位移量；
te 一橡膠層總厚度；
tanθ -----允許轉角正切值；
RGk -----抗滑小承壓力；
t 1 ― 中間橡膠層厚度；
t 0― 單層鋼板厚度；
t f ― 四氟滑板厚度；
